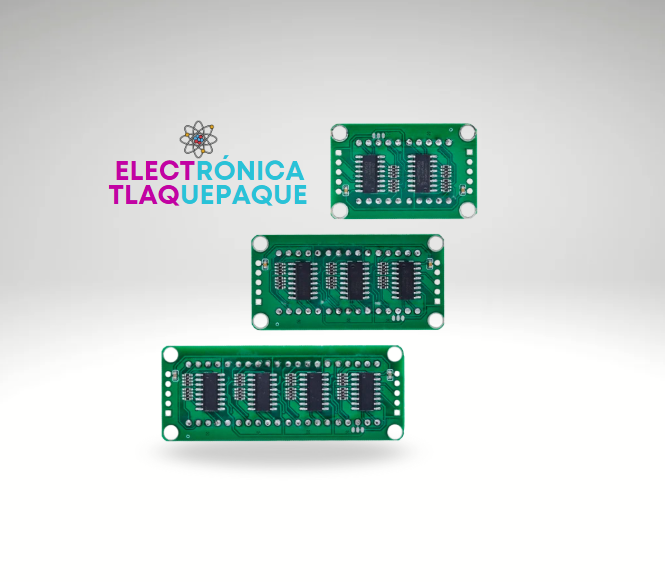

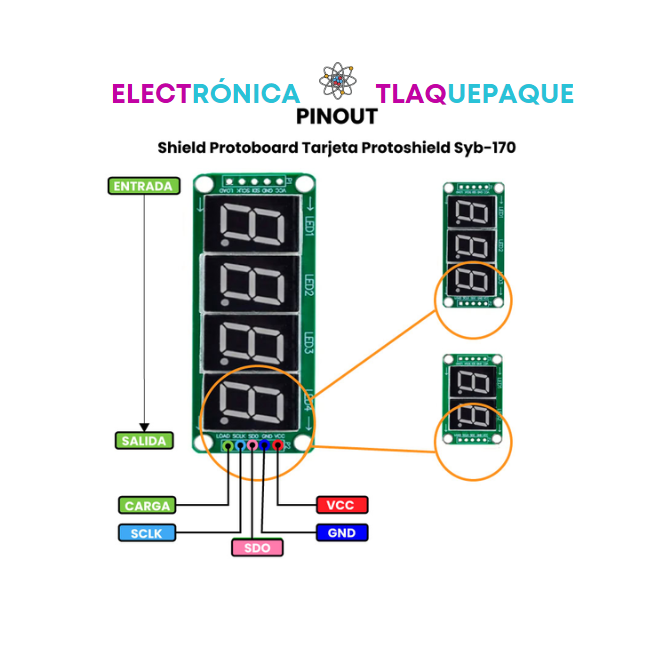

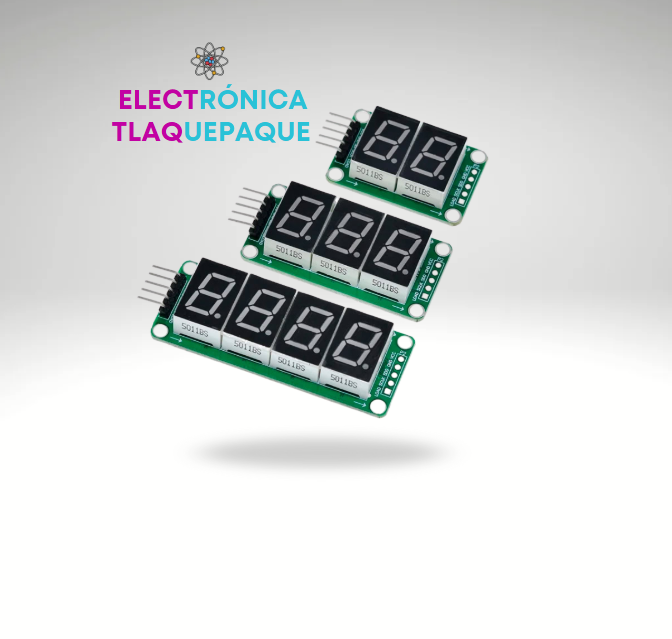

MODULO DISPLAY 7 SEFMENTOS 2 / 3 / 4 DIGITOS

INFORMACIÓN ADICIONAL

¿Qué es el 74HC595?

El 74HC595 es un circuito integrado de la familia CMOS que actúa como un registro de desplazamiento de 8 bits con salida en paralelo. Es ampliamente utilizado en electrónica y proyectos de microcontroladores para expandir el número de salidas digitales disponibles.

Características Principales del 74HC595

• Registro de Desplazamiento de 8 Bits: Permite almacenar y desplazar un total de 8 bits de datos.
• Salidas en Paralelo: Los datos desplazados se pueden leer en 8 pines de salida paralelos.
• Interfaz Serial: Recibe los datos de manera serial, lo que reduce la cantidad de pines necesarios para la entrada de datos.
• Latch de Salida: Incluye un latch (registro de almacenamiento) para mantener los datos de salida estables hasta la próxima actualización.
• Control de Reloj: Utiliza dos líneas de reloj separadas, una para el registro de desplazamiento (SH_CP) y otra para el latch de salida (ST_CP).
• Función de Reset: Permite borrar el contenido del registro y establecer todos los bits a cero.

Funcionamiento Básico

• Entrada de Datos Seriales: Los datos se introducen de manera serial a través del pin DS (Data Serial). Cada bit se introduce sincronizado con el pulso del reloj del registro de desplazamiento (SH_CP).
• Desplazamiento de Datos: Con cada pulso del reloj, los bits se desplazan una posición dentro del registro, moviéndose hacia la salida.
• Latch de Salida: Una vez que todos los bits deseados han sido desplazados, se utiliza el pulso de reloj del latch (ST_CP) para transferir los datos del registro de desplazamiento a las salidas paralelas (Q0 a Q7).
• Actualización de Salida: Las salidas paralelas se actualizan con los nuevos datos, permaneciendo estables hasta que se realice otra operación de desplazamiento y almacenamiento.

Aplicaciones Comunes

• Expansión de Salidas: Ampliar el número de salidas digitales disponibles en un microcontrolador o Arduino.
• Control de Displays: Manejo de displays de 7 segmentos, matrices LED y otros dispositivos de visualización.
• Automatización: Control de relés, motores y otros dispositivos en proyectos de automatización.
• Juegos de Luces: Crear efectos de iluminación complejos y secuenciales.
