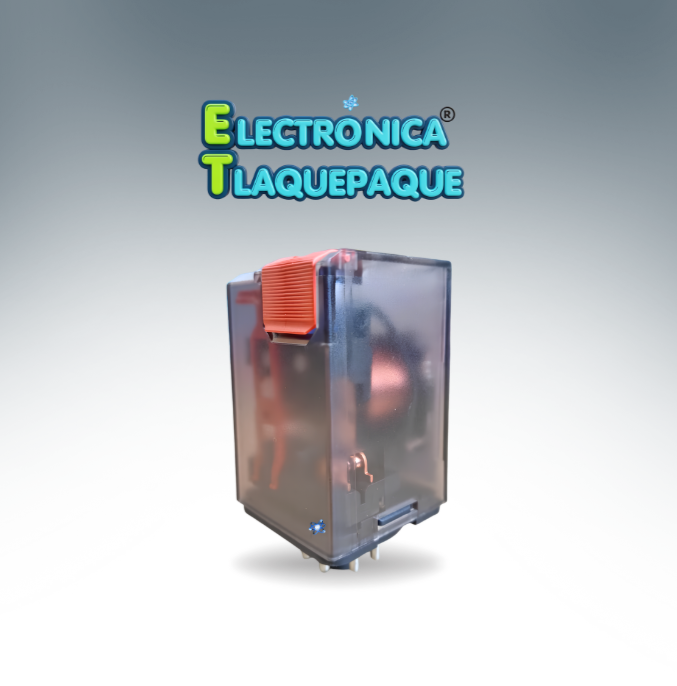

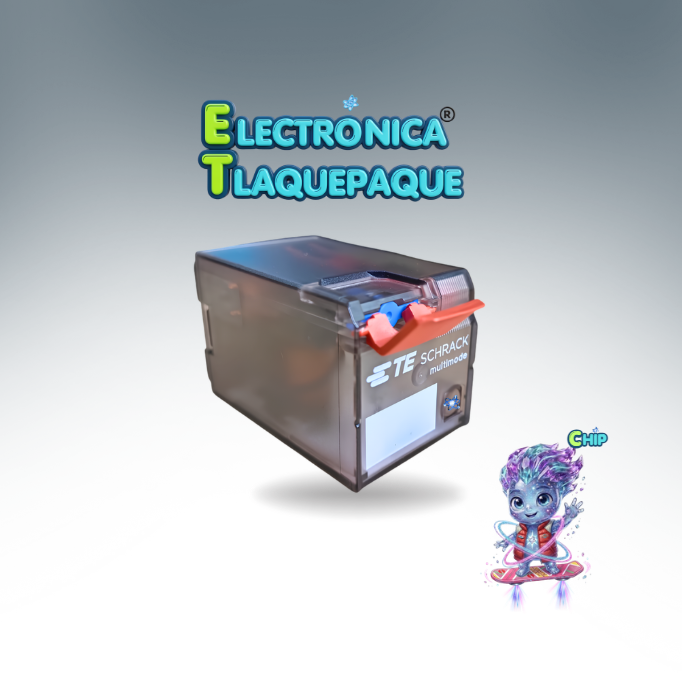

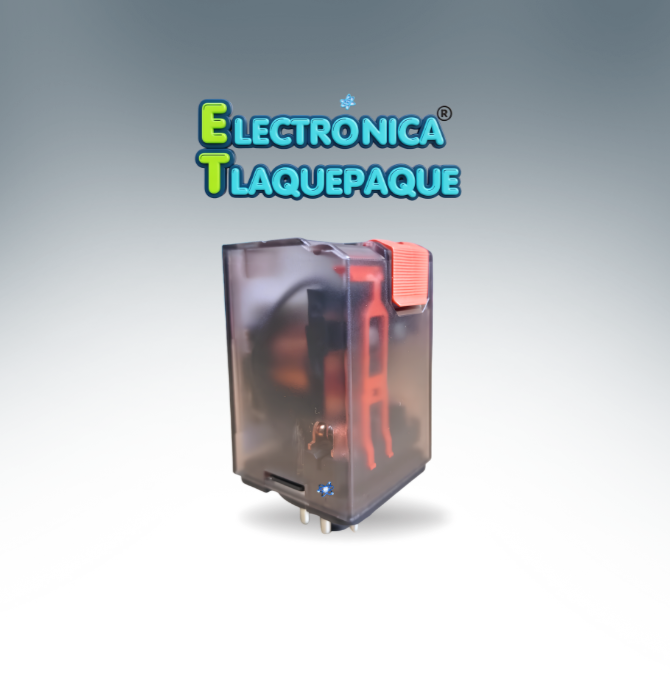

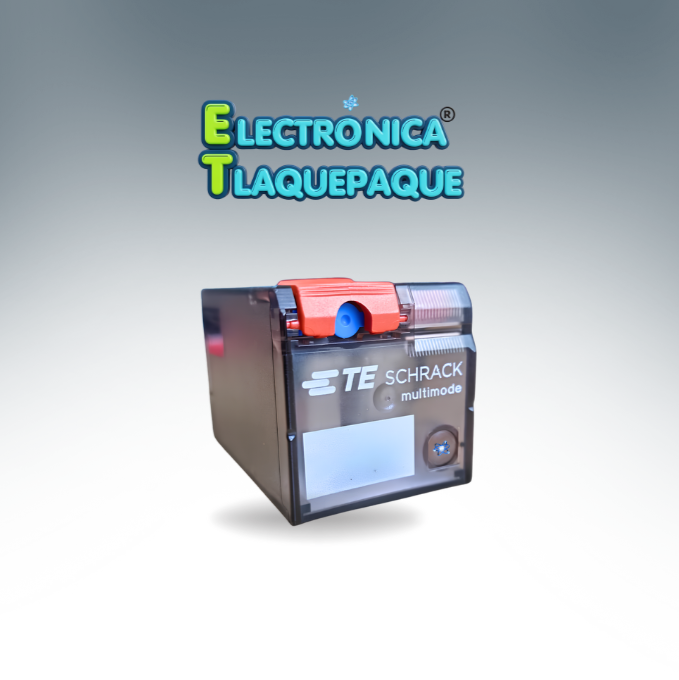

RELEVADOR ELECTROMECÁNICO INDUSTRIAL SCHRACK, 12V DC, 8 PINES (Base Octal), 10A, 2 POLOS (DPDT) / MODELO. MT221012

Especificaciones técnicas principales:

• Voltaje de bobina: 12V DC (Corriente Directa)
• Configuración de contactos: 2 polos 2 tiros (2P2T / DPDT), que consta de un par de contactos normalmente abiertos (NO) y normalmente cerrados (NC).
• Capacidad de carga de los contactos:
• • 10A a 250V AC (Carga resistiva general).
  • 5A a 400V AC (Categoría AC-15 para cargas inductivas/motores).
  • Motores: 1/2 HP a 240V AC o 1/4 HP a 120V AC por polo

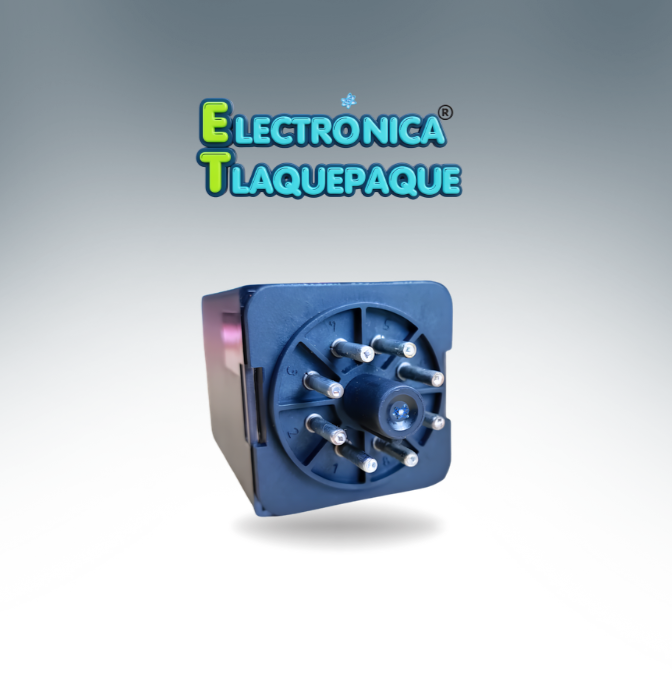

• Número de pines: 8 pines (base octal / tipo campana).

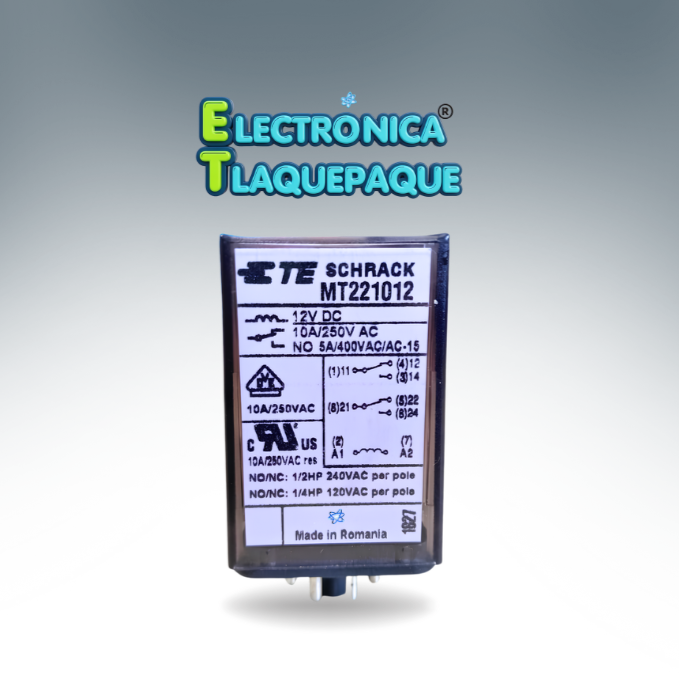

Diagrama de conexiones interno (según el grabado):

• Pines (2) y (7): Alimentación para activar la bobina (A1 – A2).
• Pin (1) y Pin (8): Terminales comunes de cada polo.
• Pin (4) y Pin (5): Contactos normalmente cerrados (NC).
• Pin (3) y Pin (6): Contactos normalmente abiertos (NO)
